PCIe 2S Seriell RS-232 Karte mit Octopus Kabel (EXAR Chipsatz)

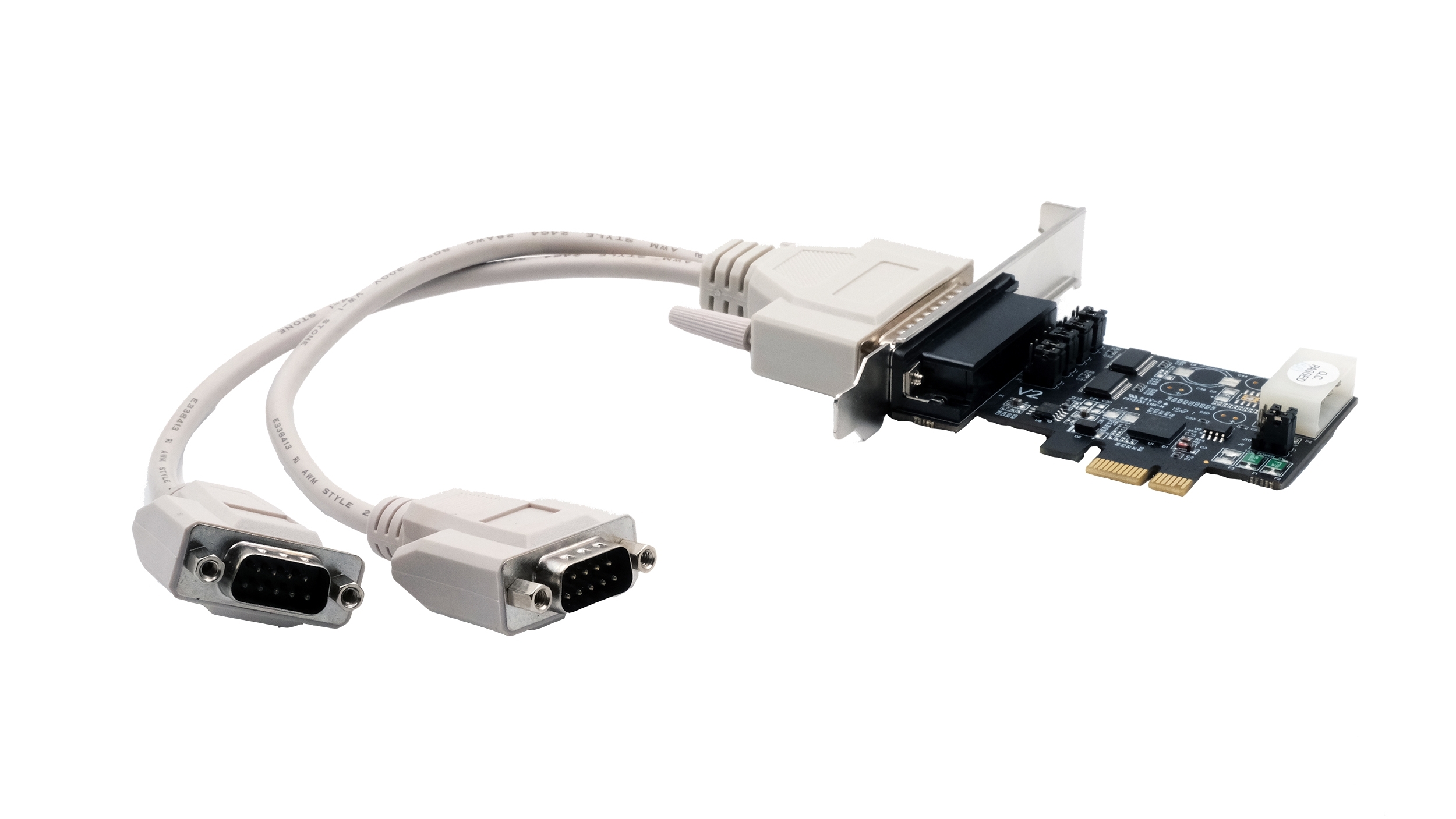

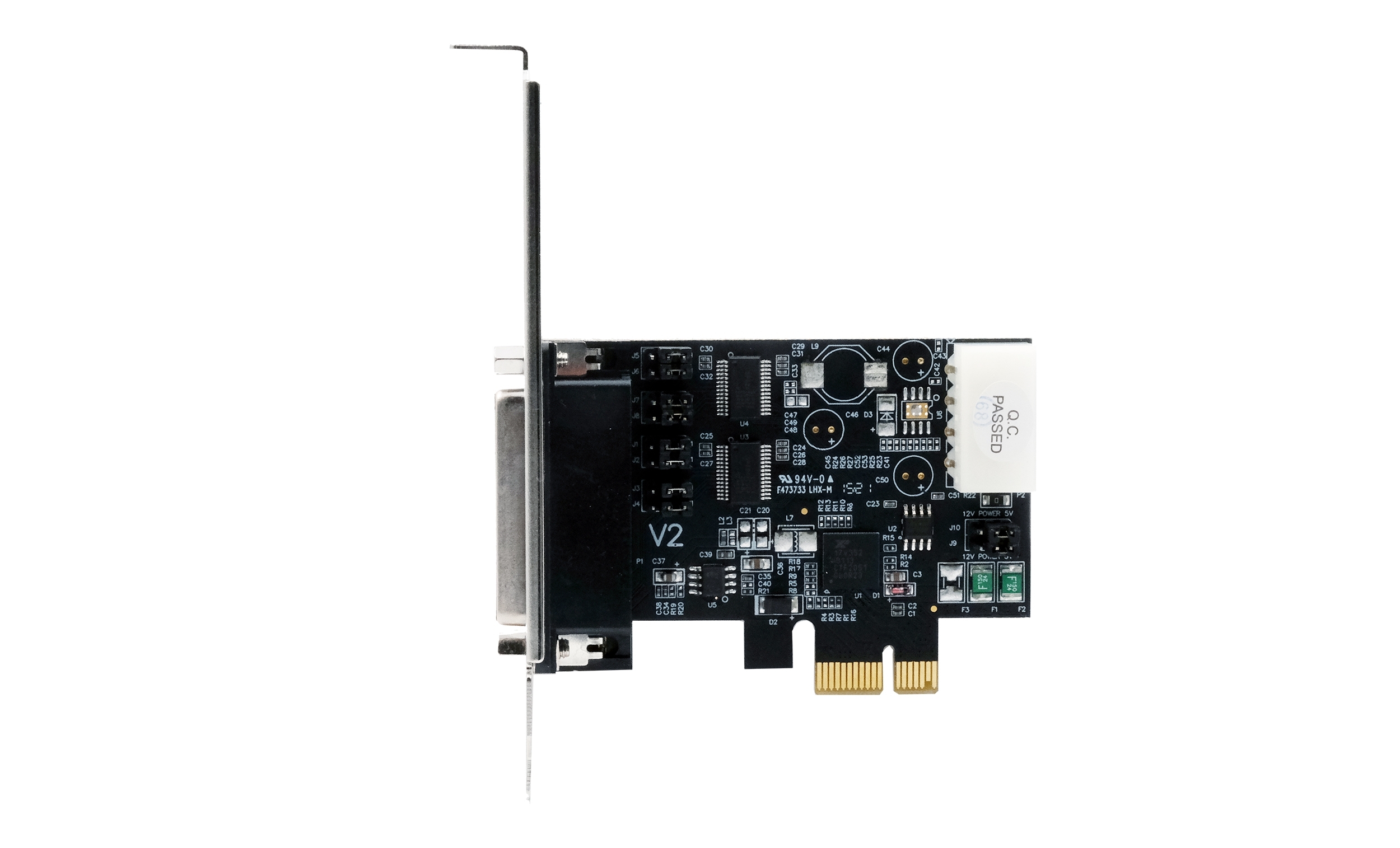

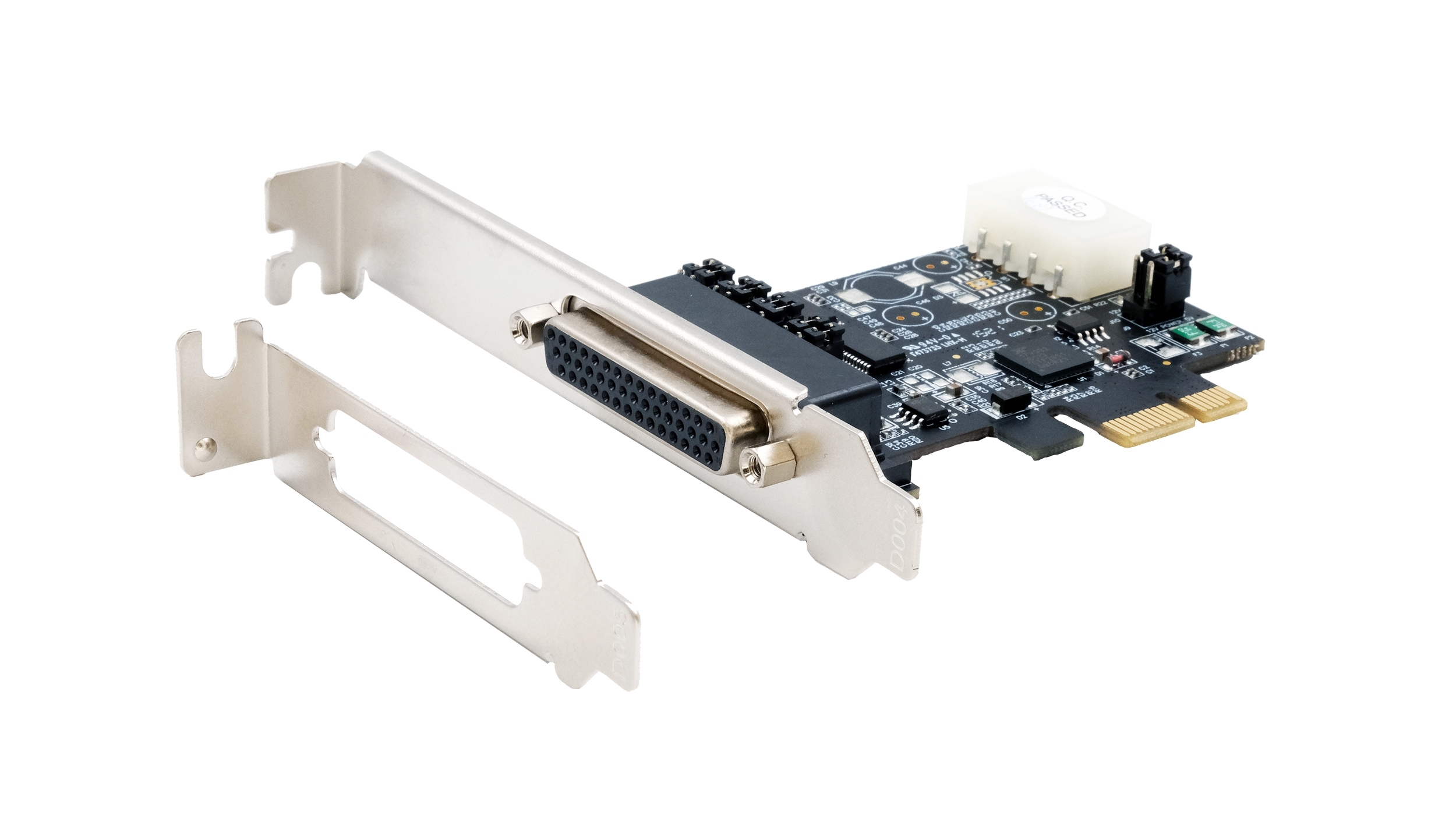

Die EX-46022 PCI-Express-I/O-Karte verfügt über zwei serielle RS-232-High-Performance-UART-16C550-Ports. Die Karte wurde entwickelt, um zwei weitere seriellen Ports für PC, kleine Workstations oder Server über den PCIe-Bus zu erweitern. Darüber hinaus besteht die Möglichkeit, die Spannung von +5 V oder +12 V auf die Pins 1, 4, 8 und 9 des seriellen Steckers einzustellen, um ein POS-System (Power over System) zu realisieren. Bitte beachten Sie, dass die beiden 9-Pin-Anschlüsse mittels eines Octopus-Kabels verbunden werden und mit der Karte ein Low Profile Bügel mitgeliefert wird. Die EX-46022 ist somit auch für schmale Computergehäuse mit einer Bauhöhevon bis zu 8 cm konzipiert.
- RS-232 V.24 Schnittstelle
- FIFO Buffer 16C550, 256 Bytes
- I/O Adressen und Interrupt werden vom Betriebssystem vergeben
- PCIe Schnittstelle kompatibel mit 2.0 Gen1 Spezifikationen
- Daten Bits 5, 6, 7 und 8
- Stop Bits 1, 1.5 und 2
- Parity: none, even, odd, space und mark
- RS-232 Signals TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

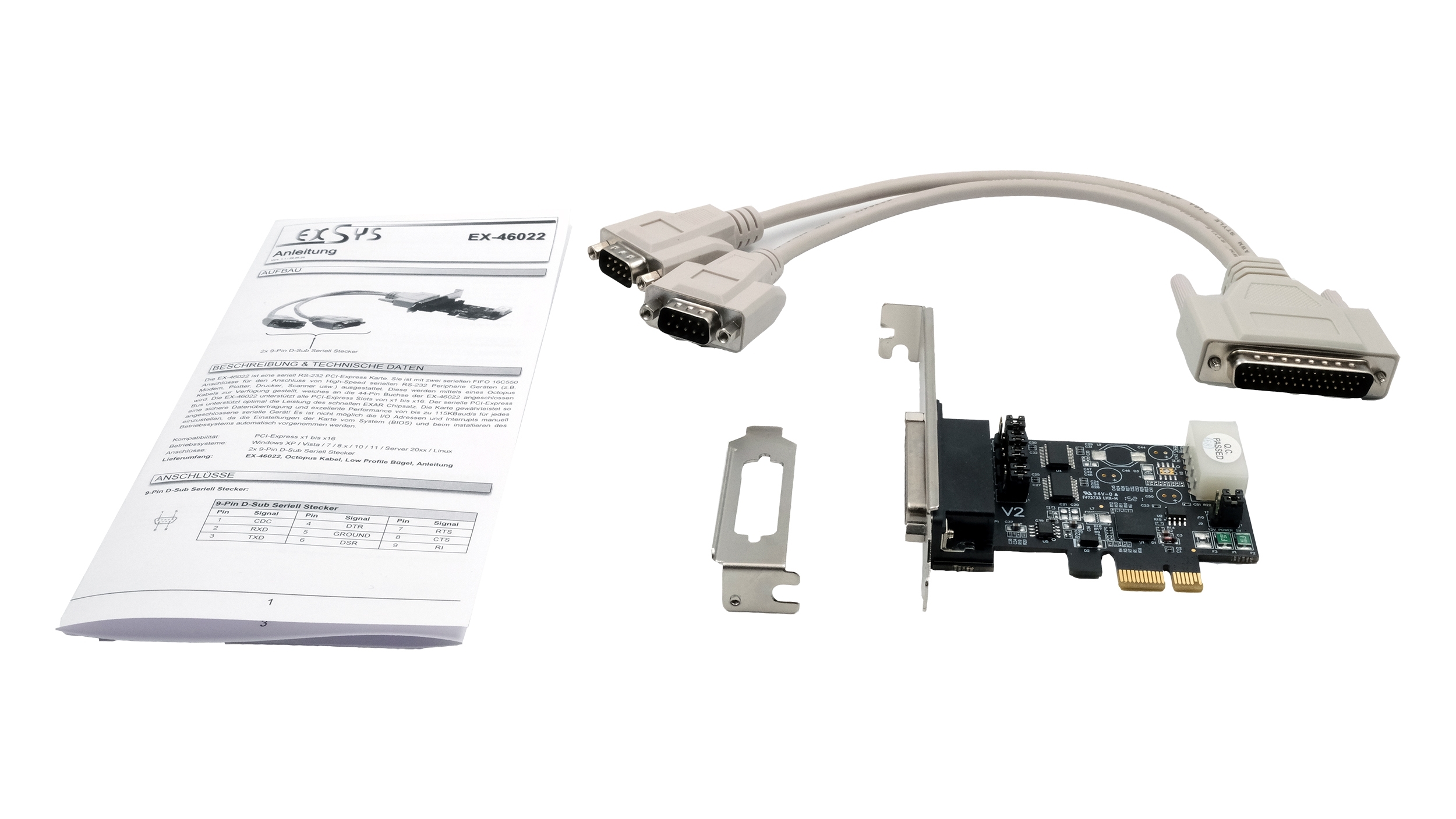

Lieferumfang: EX-46022, Octopus-Kabel, Low Profile Bügel, Handbuch
| Anschlüsse: | 9-pin Stecker |
|---|---|
| Anzahl der Ports: | 2 |
| Bus System: | PCIe x1 |
| Montageart: | Standard / Low Profile |
| Schnittstelle: | RS-232 |
| Stromanschluss: | 4-pin Molex |
